Specifik indelning av industriell brännarstruktur
Dec 17, 2022

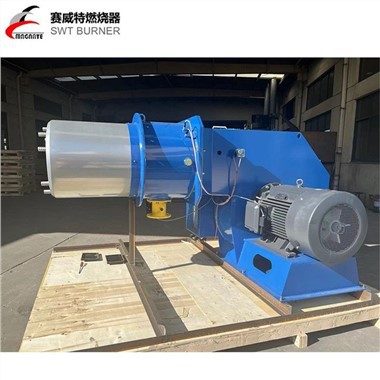

Industriella brännare och pannbrännare struktur
Som en mekatronisk utrustning med en hög grad av automatisering kan industribrännare delas in i fem huvudsystem utifrån de funktioner de realiserar: luftförsörjningssystem, tändsystem, övervakningssystem, bränslesystem och elektroniskt styrsystem. de
1. Luftförsörjningssystem
Lufttillförselsystemets funktion är att skicka luft med en viss vindhastighet och volym in i förbränningskammaren. Dess huvudkomponenter är: hölje, fläktmotor, fläkthjul, eldrör för luftpistol, spjällkontroll, spjällbafflar och diffusor. de
2. Skal: Det är huvudkomponenten i installationsfästet för olika komponenter i industriella brännare som pannbrännare och friskluftsinloppskanalen. Ur utseendesynpunkt kan den delas in i två typer: boxtyp och pistoltyp. De flesta brännare av lådtyp har ett yttre lock av formsprutningsmaterial, och effekten är i allmänhet liten. De flesta högeffektsbrännare använder delade skal, som vanligtvis är av pistoltyp. Det ingående materialet i skalet är i allmänhet ett gjutgods av lättviktslegering med hög hållfasthet. de
3. Fläktmotor: Den ger huvudsakligen ström för driften av fläkthjulet och högtrycksoljepumpen, och vissa brännare använder en separat motor för att ge ström till oljepumpen. Vissa lågeffektsbrännare använder enfasmotorer, och effekten är relativt liten. De flesta brännare använder trefasmotorer. Först när motorn roterar i en viss riktning kan brännaren fungera normalt. de
4. Fläkthjul: Det roterar med hög hastighet för att generera tillräckligt med vindtryck för att övervinna motståndet från ugnen och skorstenen, och blåsa tillräckligt med luft in i förbränningskammaren för att möta förbränningsbehoven. Den är sammansatt av ett cylindriskt hjul med blad i en viss lutningsvinkel. Dess ingående material är i allmänhet höghållfast lättlegerat stål, och det finns också formsprutade produkter. Alla kvalificerade fläkthjul har bra dynamisk balansprestanda. 5. Luftpistol eldrör: Det spelar rollen som att styra luftflödet och stabilisera vindtrycket. Det är också en integrerad del av luftinloppskanalen. I allmänhet finns en mantelfläns ansluten till ugnsmynningen. Dess ingående material är i allmänhet höghållfasta och högtemperaturbeständiga legerade stål. de
6. Spjällkontroll: Det är en drivanordning som styr spjällets rotation genom ett mekaniskt länkage. Generellt finns det två typer av hydrauliska drivenheter och servomotordrivenheter. Den förra fungerar stabilt och är inte benägen att misslyckas, medan den senare har noggrann kontroll och jämna luftvolymförändringar. de
7. Spjällbaffel: huvudfunktionen är att justera storleken på luftintagskanalen för att kontrollera mängden luftintag. Dess ingående material inkluderar formsprutning och legering. Formsprutningsbaffeln är vanligtvis i form av ett enda stycke, och legeringsbaffeln har en mängd olika kombinationer, såsom enkel-, dubbel- och tredelad. de
8. Diffusionsskiva: Dess speciella struktur kan generera virvlande luftflöde, vilket bidrar till full blandning av luft och bränsle, och har även funktionen att justera den sekundära luftvolymen.
